500w-10KW单相智能变频电源AN97
AN97H系列智能变频电源，采用数字技术和IGBT智能化输出，输出波形纯净，是目前技术性能优秀的产品。电源具备抗冲击电路，可适用于电动机、空调等各种冲击性负载，动态特性好，负载适应强，效率高，操作简单，具有更高的性价比。适用于出口电器生产厂、实验室等行业。
AN97系列 产品特点
具备抗冲击电路，可直接启动等同于1/3电源功率的冲击型负载；
输出状态下调节电压及频率；
测量功能：电压、电流、频率、有功功率；
电压分档功能：1.0～150.0V、150.1～300.0V自动调整或锁定1.0～300.0V；
具备线路压降补偿功能；
具有多组快捷组、掉电记忆功能和快捷键；
键锁功能，人性化设计，防止误操作；
高清VFD显示；
标配RS232通讯接口，可选配RS485通讯接口或遥控口方式。
AN97系列 产品应用

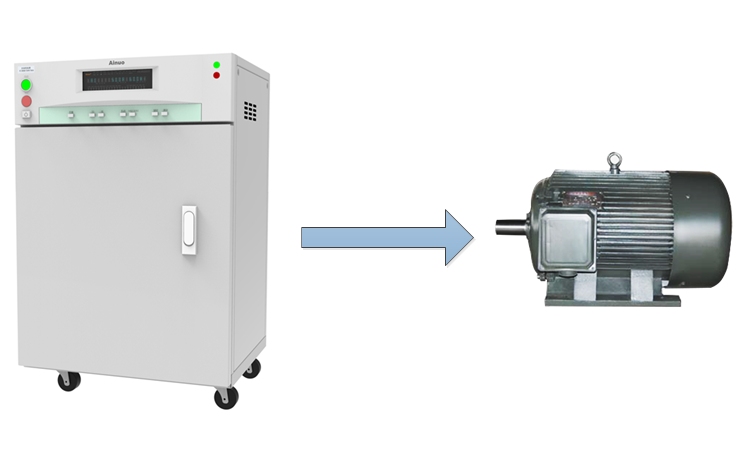

抗冲击性能：无需软启动可直接启动1/3电源功率的冲击型负载
AN97系列 主要技术参数
型号 | AN97000H | AN97001H | AN97002H | AN97003H | AN97005H | AN97010H | AN97010TSH |
电源容量 | 500VA | 1kVA | 2kVA | 3kVA | 5kVA | 10kVA | 10kVA |
交流输入 | 相数 | 单相两线+PE | 三相四线+PE |
电压 | 相电压：220V±22V | 线电压：380V±38V |
频率 | 50/60Hz±5%Hz |
交流输出 | 相数 | 单相两线 |
电压 | 相电压：1.0～300.0V 自动档：(低档)1.0～150.0V，(高档)150.1～300.0V；高档锁定：(高档)1.0～300.0V |
频率 | 45.0～65.0Hz，100Hz、120Hz、200Hz、240Hz、400Hz |
额定电流 | 110V | 4.6A | 9.2A | 18.2A | 27.4A | 45.6A | 91.0A | 91.0A |
220V | 2.3A | 4.6A | 9.1A | 13.7A | 22.8A | 45.5A | 45.5A |
设定精度 | 电压 | 分辨力：0.1V，精度：0.4%×读数值+0.1%×满量程值 |
频率 | 分辨力：0.1Hz，精度：0.1% |
测量精度 | 电压 频率 | 分辨力：0.1V，精度：0.4%×读数值+0.1%×满量程值 |
分辨力：0.1Hz，精度：0.1% |
电流 功率 | 分辨力：0.001A/0.01A，精度：0.4%×读数值+0.1%×满量程值 |
分辨力：0.1W/1W，精度：5% |
频率稳定度 | ≤0.1% |
电压失真度 | 线性负载：THD＜1.5% |
瞬态恢复时间 | 20ms |
电压波峰系数 | 1.41±0.1 |
源电压效应 | ≤1% |
负载效应 | ≤1% |
过载能力 | 105%＜输出≤110% 15秒关断输出 ；110%＜输出≤120% 5秒关断输出 |
抗冲击能力 | 可承受功率不大于电源额定功率0.5倍的感性负载或波峰因数不大于3.0整流性负载的启动冲击 |
保护装置 | 短路保护、过载保护、功率器件过热保护 |
效率 | ＞70% | ＞80% |
功能 | 显示方式 | VFD显示 |
在线调节功能 | 可在线调节输出电压、输出频率（45.0～65.0Hz） |
记忆功能 | 掉电记忆功能，可记忆上次输出模式及参数 |
快捷组 | 6组 |
线路压降补偿 | 有 |
通讯接口 | RS232（标配)、RS485（选配) |
远程控制 | 遥控口（选配) |
环境 | 温度 | 0～40℃ |
湿度 | 20～90%RH |
外形尺寸W×H×D(mm) | 483×200×380 （高度不包含机脚，机脚可拆，高度15mm） | 483×555×400 | 483×755×400 | 483×905×600 |
重量(Kg) | 20 | 54 | 62 | 80 | 195 |
